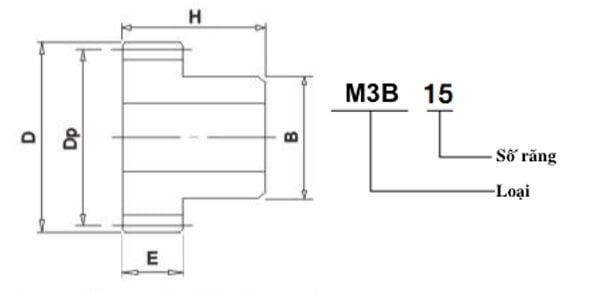

Thông số kỹ thuật bánh răng trụ thẳng M3B (Loại B – Module 3)
Module | M = 3 |
Góc ăn khớp | α = 200 |
Vật liệu | Thép cacbon cơ khí, S45C |
Số răng |
Đường kính vòng chia |
Đường kính đỉnh răng |
Bề dày phần răng |
Bề dày bánh răng |
Đường kính gù |
T |
Dp |
D |
E |
H |
B |
15 |
45 |
51 |
28 |
46 |
36 |
16 |
48 |
54 |
28 |
46 |
38 |
17 |
51 |
57 |
28 |
46 |
40 |
18 |
54 |
60 |
28 |
46 |
42 |
19 |
57 |
63 |
28 |
46 |
48 |
20 |
60 |
66 |
28 |
46 |
50 |
21 |
63 |
69 |
28 |
46 |
55 |
22 |
66 |
72 |
28 |
46 |
55 |
23 |
69 |
75 |
28 |
46 |
60 |
24 |
72 |
78 |
28 |
46 |
60 |
25 |
75 |
81 |
28 |
46 |
65 |
26 |
78 |
84 |
28 |
46 |
65 |
27 |
81 |
87 |
28 |
46 |
68 |
28 |
84 |
90 |
28 |
46 |
70 |
29 |
87 |
93 |
28 |
46 |
75 |
30 |
90 |
96 |
28 |
46 |
75 |
31 |
93 |
99 |
28 |
46 |
85 |
32 |
96 |
102 |
28 |
46 |
85 |
33 |
99 |
105 |
28 |
46 |
90 |
34 |
102 |
108 |
28 |
46 |
90 |
35 |
105 |
111 |
28 |
46 |
95 |
36 |
108 |
114 |
28 |
46 |
95 |
37 |
111 |
117 |
28 |
46 |
100 |
38 |
114 |
120 |
28 |
46 |
100 |
39 |
117 |
123 |
28 |
46 |
100 |
40 |
120 |
126 |
28 |
46 |
110 |
41 |
123 |
129 |
28 |
46 |
110 |
42 |
126 |
132 |
28 |
46 |
110 |
43 |
129 |
135 |
28 |
46 |
120 |
44 |
132 |
138 |
28 |
46 |
120 |
45 |
135 |
141 |
28 |
46 |
120 |
46 |
138 |
144 |
28 |
46 |
120 |
47 |
141 |
147 |
28 |
46 |
120 |
48 |
144 |
150 |
28 |
46 |
120 |
49 |
147 |
153 |
28 |
46 |
120 |
50 |
150 |
156 |
28 |
46 |
120 |
Chú ý: Chúng tôi có gia công theo yêu cầu lỗ, then, taro bánh răng trụ thẳng M3B
- d: đường kính lỗ
- b, t2: bề rộng và sâu của chốt
- M: đường kính lỗ cấy ốc (taro)
