Nhông xích 100

Danh mục: Nhông Xích, Nhông Xích Đơn Thẻ: bánh răng xích

Mô tả
Đánh giá (0)

Nhông 100

Nhông 100 của chúng tôi cung cấp có chất lượng cao, đáp ứng đầy đủ tất cả các tiêu chuẩn ANSI. Nhông 100 dược dùng cho xích 100 có bước xích là 31.75 mm. Thường được sản xuất từ thép S45C (C45) hoặc inox 304 hoặc các kim loại khác tùy vào mục đích sử dụng của người dùng. Nhông xích 100 mà Tuệ An cung cấp thường được phủ oxit đen hoặc tùy chỉnh với lớp hoàn thiện nhúng dầu, sơn hoặc mạ tùy thuộc vào yêu cầu của riêng khách hàng. Nhông 100 tại Tuệ An không ngừng cải tiến để vượt quá mong đợi của khách hàng tại trung tâm Kỹ thuật của công ty. Chúng tôi thường xuyên kiểm tra tuổi thọ mòn, mỏi và độ cứng trong số các thông số kỹ thuật hàng đầu khác giúp chúng tôi luôn đáp ứng tiêu chuẩn ANSI B29.1 và cung cấp các sản phẩm xích và nhông xích tốt nhất cho ứng dụng của bạn.

Nhông 100 được chia thành 3 loại như sau:

Nhông 100A: đĩa xích 100 không có moay ơ (cùi)
Nhông 100B: nhông 100 có moay ơ 1 bên (cùi 1 bên)
Nhông 100C: nhông 100 có moay ơ 2 bên (cùi 2 bên)

Thông số kỹ thuật nhông xích 100 (nhông 100)

Bước xích (P)	31.75 mm
Bề rộng con lăn (W)	19.05 mm
Đường kính con lăn (Dr)	19.05 mm
Bề dày răng (T)	17.6 mm
Vật liệu cơ khí	Thép cacbon cơ khí, S45C

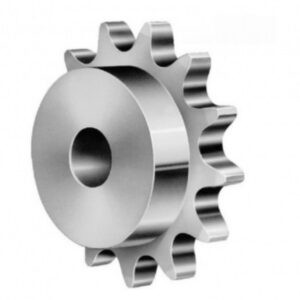

nhông 100

Nhông xích 100 được làm từ chất liệu thép Carbon cơ khí và S45C cao cấp. Loại vật liệu này quyết định đến độ bền, chất lượng và khả năng vận hành của sản phẩm. Tất nhiên, trong quá trình sản xuất, nhà máy sẽ kèm theo những công nghệ gia công, nhiệt luyện để cho ra đời loại nhông xích 100 tốt nhất.

Hiện nay, nhông xích 100 được phân chia thành 2 loại. Đó là nhông xích 100B và nhông xích 100C. Với 2 loại này, người ta còn chia nhỏ sản phẩm dựa trên tiêu chí số lượng răng và đường kính của răng. Bạn có thể tham khảo thông số kỹ thuật chi tiết của các nhà sản xuất để lựa chọn được loại nhông xích phù hợp nhất.

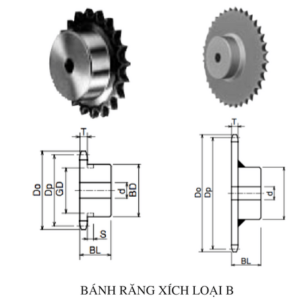

Loại nhông xích	Số lượng răng	Đường kính đỉnh răng	Đường kính vòng chia	Đường kính lỗ			Đường kính moay ơ	Bề dày nhông xích	Khối lượng
Loại nhông xích	Số lượng răng	Do	Dp	d lỗ NSX	d (min)	d (max)	BD	BL	Kg
100B	9	106	92.84	20	22	40	*70	50	1.6
	10	117	102.74	20	22	45	65	50	1.9
	11	127	112.70	20	22	51	75	50	2.3
	12	138	122.67	20	22	57	86	50	2.9
	13	148	132.67	20	22	63	94	50	3.1
	14	158	142.68	20	22	66	98	50	3.6
	15	168	152.71	20	22	66	98	50	4.2
	16	179	162.74	20	22	66	98	50	4.6
	17	189	172.79	20	22	75	107	50	5.3
	18	199	182.84	20	22	75	107	50	5.7
	19	209	192.90	20	22	75	107	50	6.1
	20	220	202.96	20	22	75	107	50	6.5
	21	230	213.03	20	22	75	107	50	7.0
	22	240	223.10	20	22	80	117	56	7.9
	23	250	233.17	20	22	80	117	56	8.5
	24	260	243.25	20	22	80	117	56	8.8
	25	270	253.32	20	22	80	117	56	9.3
	26	281	263.40	20	22	80	117	56	9.8
	27	291	273.49	20	22	80	117	56	10.3
	28	301	283.57	20	22	80	117	56	10.9
	29	311	293.66	20	22	80	117	56	11.5
	30	321	303.75	26	28	80	117	56	12.1
	32	341	323.92	26	28	80	117	56	14.5
	33	352	334.01	26	28	80	117	56	16.1
	34	362	344.11	26	28	80	117	56	16.6
	35	372	354.20	26	28	89	127	63	17.5
	36	382	364.29	26	28	89	127	63	18.0
	37	392	374.38	26	28	89	127	63	18.9
	38	402	384.48	26	28	89	127	63	19.5
	40	422	404.67	26	28	89	127	63	20.4
	41	433	414.77	26	28	89	127	63	21.5
	42	443	424.86	26	28	89	127	63	22.6
	45	473	455.16	26	28	89	127	63	24.7
	47	493	475.35	26	28	89	127	63	26.7
	48	503	485.45	26	28	89	127	63	27.5
	50	524	505.65	26	28	89	127	63	30.0
	54	564	546.05	26	28	103	147	80	37.4
	55	574	556.15	26	28	103	147	80	41.6
	60	625	606.66	26	28	103	147	80	44.3
	65	675	657.17	26	28	103	147	80	54.5
100C	70	726	707.68	26	28	103	147	100	64.7
100C	75	777	758.20	26	28	103	147	100	72.7

Một điều mà khách hàng có thể tin tưởng ở chúng tôi là không cần tạo bản vẽ khi đặt hàng vì đã có những thông số kỹ thuật của nhông ở phía trên để khách hàng có thể chọn. Hoặc quý khách hàng có thể sử dụng nguyên trạng khi nhận được hàng. Còn nếu muốn gia công chính xác chỉ cần cung cấp các thông số d, b,t2, M để chúng tôi gia công.

Chú ý: Chúng tôi có nhận gia công theo yêu cầu lỗ, then, taro cho nhông xích 100

d: đường kính lỗ
b, t2: bề rộng và sâu của chốt
M: đường kính lỗ cấy ốc (taro)

Bạn có cần một cái nhông, nhưng bạn không chắc chắn chính xác những gì bạn cần? Chúng tôi ở đây để giải quyết các vấn đề cụ thể của bạn liên quan đến sự kết hợp nhông xích / xích để giúp bạn. Bạn cần tư vấn, báo giá về sản phẩm liên hệ theo thông tin bên dưới:

Hotline: 0359119179
